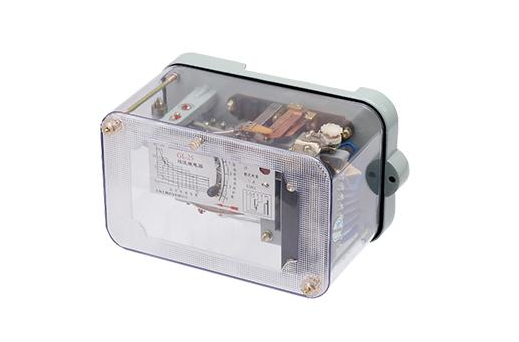

電磁式電流繼電器，為電磁式瞬動過電流繼電器，廣泛用于電力系統二次回路繼電保護裝置線路中，作為過電流啟動元件。交流接觸器的電磁系統會發生電磁噪聲污染。為了解決交流接觸器交流噪聲大、耗電量大、溫升高、功率因數低的問題，目前有一種交流接觸器自身有雙繞組線圈加整流組件，此種交流接觸器運行時比無節能的單線圈情況節電70%左右，運行時無噪音，接觸器線圈燒壞情況有所改善。

       能夠使過流繼電器開始動作的最小電流，稱為電流繼電器的動作電流。當繼電器動作后電流均勻減小，使繼電器可動觸點返回到原始狀態的最大電流即繼電器的返回電流。返回電流與動作電流的比值就是繼電器的返回系數。



       電磁繼電器的工作原理和特性：電磁式繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成的只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而發生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點常開觸點吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點常閉觸點吸合。這樣吸合、釋放，從而達到電路中的導通、切斷的目的對于繼電器的常開、常閉觸點，可以這樣來區分：繼電器線圈未通電時處于斷開狀態的靜觸點，稱為常開觸點;處于接通狀態的靜觸點稱為常閉觸點。
