控制端輸入的直流電壓使繼電器內部的發光二極管工作,通過光耦合使處于輸出回路中的雙向可控硅組成的開關電路導通。即完成了對輸出端的控制。輸入回路僅需要對發光管的控制，所以僅需低電壓，小電流；光耦合保證了輸入、輸出間的隔離；輸出回路中可控硅元件大小的選用，決定了繼電器輸出的工作電壓及電流。

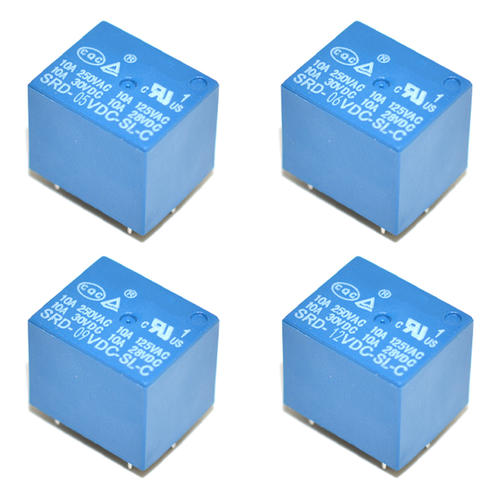

       DC24v繼電器，由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。線圈通電，動鐵芯在電磁力作用下動作吸合，帶動動觸點動作，使常閉觸點分開，常開觸點閉合;線圈斷電，動鐵芯在彈簧的作用下帶動動觸點復位。觸點又分為常閉和長開兩種，一個公共點。



       固態繼電器的主要作用是實現無觸點接通和斷開，也就是不像交流接觸器接通是會有電弧。單相的固態繼電器，用DC24v控制單相觸點接通和斷開，工作原理跟中間繼電器一樣，24v得電，觸點閉合。直流是控制線圈，交流輸出控制負載。

       繼電器是一種電子控制器件，具有控制系統和被控制系統，通常應用于自動控制電路中，實際上是用較小的電流去控制較大電流的一種自動開關故在電路中起著自動調節、平安維護、轉換電路等作用。繼電器目前已廣泛應用于計算機外圍接口設備、恒溫系統、調溫、電爐加溫控制、電機控制、數控機械，遙控系統、工業自動化裝置;信號燈、調光、閃爍器、照明舞臺燈光控制系統;儀器儀表、醫療器械、復印機、自動洗衣機;自動消防，保安系統，以及作為電網功率因素彌補的電力電容的切換開關等等，另外在化工、煤礦等需防爆、防潮、防腐蝕場所中都有大量使用。
